Zbrojenie fundamentów to jeden z najważniejszych etapów budowy domu, garażu, budynku gospodarczego, hali czy innego obiektu posadowionego na gruncie. Choć po zakończeniu prac fundamenty zostają ukryte pod ziemią, ich jakość decyduje o bezpieczeństwie, trwałości i stabilności całej konstrukcji. To właśnie fundament przenosi obciążenia z budynku na podłoże, a prawidłowo zaprojektowane i wykonane zbrojenie sprawia, że beton może skutecznie pracować w warunkach, w których sam byłby niewystarczający. Beton dobrze radzi sobie ze ściskaniem, ale znacznie gorzej ze rozciąganiem. Stal zbrojeniowa uzupełnia tę słabość, przejmując naprężenia rozciągające i ograniczając ryzyko pękania konstrukcji.
W praktyce zbrojenie fundamentów nie jest tylko technicznym dodatkiem do betonu. Jest elementem, który musi być zgodny z projektem, właściwie ułożony, odpowiednio połączony, zabezpieczony otuliną betonową i zalany mieszanką o właściwych parametrach. Nawet najlepszy beton nie spełni swojej funkcji, jeśli pręty będą źle rozmieszczone, zabrudzone, oparte bezpośrednio na gruncie, niewłaściwie zakotwione albo przesunięte podczas betonowania. Dlatego etap zbrojenia wymaga dokładności, kontroli i zrozumienia, dlaczego poszczególne zasady są tak istotne.
Czym jest zbrojenie fundamentów i dlaczego ma tak duże znaczenie
Zbrojenie fundamentów to układ prętów stalowych, strzemion, siatek lub innych elementów zbrojeniowych umieszczanych w betonie w celu zwiększenia nośności i odporności konstrukcji na naprężenia. Fundament w czasie eksploatacji budynku podlega wielu obciążeniom. Są to nie tylko obciążenia wynikające z ciężaru ścian, stropów, dachu, wyposażenia czy użytkowników, lecz także oddziaływania gruntu, nierównomierne osiadanie, zmiany wilgotności, przemarzanie, wibracje oraz lokalne koncentracje naprężeń.
Beton bez zbrojenia może być wystarczający w bardzo prostych i niewielkich elementach pracujących głównie na ściskanie, ale w większości fundamentów budynków stosuje się zbrojenie, ponieważ konstrukcja musi zachować ciągłość, sztywność i odporność na zarysowania. Stal zbrojeniowa w fundamencie działa jak szkielet, który wzmacnia beton i pozwala mu przenosić obciążenia w sposób bardziej bezpieczny.
Warto podkreślić, że zbrojenie nie powinno być wykonywane „na oko”. Ilość prętów, ich średnice, rozstaw, kształt, długość zakładów, sposób kotwienia i położenie w przekroju wynikają z projektu konstrukcyjnego. Każde odstępstwo od projektu może mieć wpływ na pracę fundamentu. Czasem pozornie drobna zmiana, na przykład zastosowanie cieńszego pręta albo skrócenie zakładu, może obniżyć nośność elementu i zwiększyć ryzyko problemów w przyszłości.
Zbrojenie fundamentów a praca betonu i stali
Aby zrozumieć, dlaczego zbrojenie fundamentów jest tak ważne, trzeba wiedzieć, jak współpracują beton i stal. Beton jest materiałem bardzo odpornym na ściskanie, dlatego świetnie nadaje się do wykonywania elementów przenoszących pionowe obciążenia. Jego słabą stroną jest jednak niewielka odporność na rozciąganie. Gdy w fundamencie pojawiają się siły rozciągające, beton może zacząć pękać. Zarysowania nie zawsze oznaczają katastrofę budowlaną, ale mogą prowadzić do osłabienia konstrukcji, przenikania wody, korozji stali oraz dalszej degradacji elementu.
Stal zbrojeniowa ma dużą wytrzymałość na rozciąganie, dlatego przejmuje naprężenia, z którymi beton radzi sobie gorzej. W dobrze wykonanym fundamencie oba materiały tworzą konstrukcję zespoloną. Beton otacza pręty, chroni je przed korozją i ogniem, a stal zwiększa nośność oraz ogranicza rozwój rys. Warunkiem skutecznej współpracy jest odpowiednia przyczepność między betonem a stalą. Dlatego pręty żebrowane, dzięki swojej powierzchni, lepiej współpracują z betonem niż pręty gładkie.
Dlaczego sam beton nie wystarcza w większości fundamentów
Wielu inwestorów zastanawia się, czy zbrojenie fundamentów zawsze jest konieczne. Odpowiedź zależy od projektu, rodzaju obiektu, warunków gruntowych i przyjętego rozwiązania konstrukcyjnego. W nowoczesnym budownictwie jednorodzinnym zbrojenie ław, stóp, płyt fundamentowych czy belek podwalinowych jest standardem, ponieważ pozwala zapewnić przewidywalną i bezpieczną pracę konstrukcji.
Sam beton może pękać w miejscach, gdzie pojawi się rozciąganie lub nierównomierne osiadanie gruntu. Fundament nie zawsze jest obciążony idealnie równomiernie. W praktyce występują narożniki, połączenia ścian, otwory, zmiany geometrii, różne ciężary poszczególnych części budynku oraz lokalne różnice w nośności podłoża. Zbrojenie pomaga rozkładać naprężenia i ogranicza skutki tych niekorzystnych zjawisk.
Rodzaje fundamentów a sposób zbrojenia
Nie istnieje jeden uniwersalny układ zbrojenia, który sprawdzi się w każdym budynku. Zbrojenie fundamentów zależy przede wszystkim od rodzaju fundamentu. Inaczej zbroi się tradycyjne ławy fundamentowe, inaczej płytę fundamentową, a jeszcze inaczej stopy fundamentowe pod słupy czy fundamenty schodkowe na działkach ze spadkiem terenu.
Każde rozwiązanie konstrukcyjne ma własną logikę pracy. Ława fundamentowa przenosi obciążenia liniowe od ścian, stopa fundamentowa skupione obciążenia od słupów, a płyta fundamentowa rozkłada ciężar budynku na większej powierzchni. Właśnie dlatego projekt zbrojenia musi być dopasowany do konkretnego obiektu i warunków gruntowych.
Zbrojenie ław fundamentowych
Ławy fundamentowe są jednym z najczęściej stosowanych rozwiązań w budownictwie jednorodzinnym. Wykonuje się je pod ścianami nośnymi, a ich zadaniem jest równomierne przekazanie obciążeń na grunt. Zbrojenie ławy fundamentowej zwykle składa się z prętów podłużnych oraz strzemion. Pręty podłużne odpowiadają za przenoszenie głównych naprężeń, natomiast strzemiona utrzymują zbrojenie w odpowiednim kształcie, stabilizują kosz i wspomagają pracę konstrukcji.

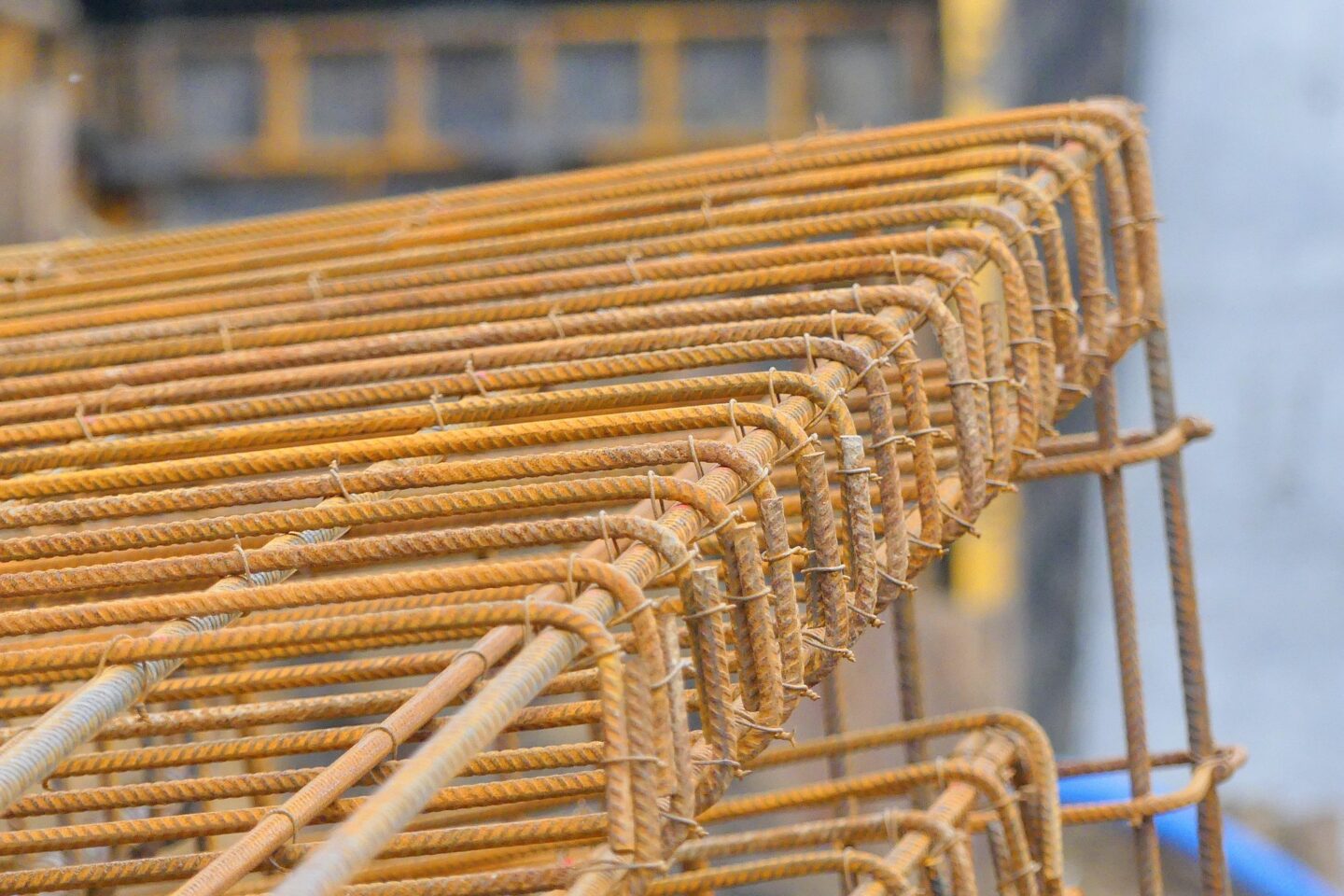

Typowy kosz zbrojeniowy ławy fundamentowej ma kształt przestrzennej belki. Pręty nie mogą leżeć bezpośrednio na ziemi ani na deskowaniu. Muszą być uniesione na podkładkach dystansowych, aby po betonowaniu zostały otoczone odpowiednią warstwą betonu. Ta warstwa, nazywana otuliną, chroni stal przed korozją i zapewnia właściwą współpracę z betonem.
Szczególną uwagę trzeba zwrócić na narożniki ław. To miejsca, w których często popełnia się błędy. Zbrojenie w narożnikach powinno zapewniać ciągłość pracy konstrukcji. Nie wystarczy doprowadzić prostych prętów do rogu i zakończyć ich bez właściwego zakotwienia. W wielu projektach stosuje się pręty gięte w kształcie litery L lub odpowiednie pręty narożne, które łączą zbrojenie obu kierunków.
Zbrojenie płyty fundamentowej
Płyta fundamentowa jest rozwiązaniem coraz częściej wybieranym w budownictwie energooszczędnym, pasywnym oraz na działkach o trudniejszych warunkach gruntowych. W tym przypadku fundament ma postać dużej żelbetowej płyty, która rozkłada obciążenia z budynku na większą powierzchnię. Zbrojenie płyty fundamentowej jest zwykle bardziej rozbudowane niż zbrojenie tradycyjnych ław.
Najczęściej stosuje się zbrojenie dolne i górne, wykonane z siatek lub prętów układanych w dwóch kierunkach. W miejscach większych obciążeń, pod ścianami nośnymi, słupami, kominami czy innymi ciężkimi elementami, projekt może przewidywać dodatkowe dozbrojenie. Bardzo ważne jest zachowanie właściwego rozstawu prętów, odpowiedniej wysokości zbrojenia oraz ciągłości w miejscach połączeń.
Płyta fundamentowa wymaga dużej dokładności, ponieważ wszelkie błędy są trudne do naprawienia po betonowaniu. Należy zadbać o prawidłowe ułożenie izolacji, przepustów instalacyjnych, dystansów i elementów brzegowych. Zbrojenie nie może zostać przesunięte podczas chodzenia po płycie lub podczas podawania mieszanki betonowej.
Zbrojenie stóp fundamentowych
Stopy fundamentowe stosuje się najczęściej pod słupami, filarami i punktowymi elementami konstrukcyjnymi. Ich zadaniem jest przekazanie skoncentrowanego obciążenia na grunt. Zbrojenie stopy fundamentowej może mieć formę siatki z prętów ułożonych w dolnej części elementu, a w przypadku większych obciążeń także zbrojenia dodatkowego.
Istotne jest prawidłowe połączenie stopy ze słupem. Z fundamentu często wyprowadza się pręty startowe, które później zostaną połączone ze zbrojeniem słupa. Ich średnica, liczba, rozstaw i długość zakotwienia muszą być zgodne z projektem. Niedokładność na tym etapie może utrudnić dalsze prace konstrukcyjne i osłabić połączenie elementów.
Zbrojenie fundamentów schodkowych
Na działkach o znacznym spadku terenu czasem stosuje się fundamenty schodkowe. W takim przypadku ławy nie są prowadzone na jednym poziomie, lecz stopniowo dostosowują się do ukształtowania gruntu. Zbrojenie fundamentów schodkowych wymaga szczególnej uwagi, ponieważ trzeba zapewnić ciągłość pracy konstrukcji mimo zmiany poziomów.
W miejscach uskoków nie wolno przypadkowo przerywać zbrojenia. Pręty muszą być odpowiednio zakotwione i połączone, a geometria fundamentu powinna odpowiadać dokumentacji projektowej. Fundamenty schodkowe często wydają się prostym sposobem dostosowania budynku do terenu, ale w rzeczywistości wymagają starannego wykonania i kontroli.
Materiały wykorzystywane do zbrojenia fundamentów
Podstawowym materiałem stosowanym do zbrojenia fundamentów jest stal zbrojeniowa. W praktyce używa się prętów o różnych średnicach, prętów żebrowanych, prętów gładkich pomocniczych, strzemion, siatek zbrojeniowych oraz drutu wiązałkowego. Każdy z tych elementów pełni określoną funkcję.
Najważniejsze są pręty nośne, które odpowiadają za pracę konstrukcji. Ich średnica i klasa stali nie mogą być przypadkowe. Strzemiona utrzymują pręty w określonym układzie i nadają zbrojeniu przestrzenną formę. Drut wiązałkowy służy do łączenia prętów w kosze, ale sam w sobie nie zastępuje zbrojenia konstrukcyjnego.
Pręty żebrowane i gładkie
W zbrojeniu fundamentów najczęściej stosuje się pręty żebrowane, ponieważ ich powierzchnia zapewnia dobrą przyczepność do betonu. Żebra na powierzchni pręta sprawiają, że stal nie przesuwa się łatwo w betonie, a konstrukcja może pracować jako całość. Pręty gładkie są wykorzystywane głównie pomocniczo, na przykład do wykonania niektórych strzemion lub elementów montażowych, jeśli przewiduje to projekt.
Podczas odbioru stali warto sprawdzić, czy średnice prętów odpowiadają dokumentacji. Nie należy zamieniać prętów na cieńsze bez zgody projektanta lub kierownika budowy. Z pozoru niewielka różnica średnicy oznacza realną zmianę pola przekroju stali, a więc także nośności zbrojenia.
Drut wiązałkowy i łączenie prętów
Do łączenia prętów zbrojeniowych najczęściej używa się drutu wiązałkowego. Wiązanie prętów nie polega na stworzeniu sztywnej spawanej ramy, lecz na takim połączeniu elementów, aby zachowały właściwe położenie podczas układania i betonowania. Zbrojenie musi być stabilne, ale jednocześnie nie każde skrzyżowanie musi być połączone w sposób przesadnie mocny, jeśli nie wymaga tego sytuacja.
Spawanie prętów na budowie nie powinno być wykonywane dowolnie. Nie każda stal nadaje się do spawania, a niekontrolowane podgrzewanie może zmienić właściwości materiału. Jeśli projekt przewiduje spawanie, powinno ono być wykonane zgodnie z wymaganiami technicznymi. W typowym budownictwie jednorodzinnym najczęściej stosuje się wiązanie drutem.
Podkładki dystansowe
Podkładki dystansowe są niewielkimi elementami, które mają ogromne znaczenie dla jakości fundamentu. Dzięki nim zbrojenie utrzymuje się w odpowiedniej odległości od gruntu, deskowania lub warstwy podkładowej. Pozwala to zachować wymaganą otulinę betonową.
Nie powinno się zastępować profesjonalnych dystansów przypadkowymi kamieniami, kawałkami cegieł, drewnem czy odpadami budowlanymi. Takie rozwiązania mogą prowadzić do punktowego osłabienia betonu, przemieszczenia zbrojenia lub powstania miejsc bardziej narażonych na zawilgocenie. Dobre dystanse są tanim elementem w porównaniu z kosztem całej budowy, a znacząco wpływają na trwałość konstrukcji.
Otulina zbrojenia w fundamentach
Otulina zbrojenia to warstwa betonu oddzielająca stal od powierzchni elementu. W fundamentach ma ona szczególne znaczenie, ponieważ konstrukcja znajduje się w kontakcie z gruntem, wilgocią i zmiennymi warunkami środowiskowymi. Zbyt mała otulina może doprowadzić do korozji prętów, a korodująca stal zwiększa swoją objętość, powodując pękanie i odspajanie betonu.
Otulina nie jest tylko ochroną antykorozyjną. Wpływa również na przyczepność stali do betonu i odporność ogniową elementu. Jej grubość zależy od rodzaju konstrukcji, warunków środowiskowych i wymagań projektowych. Dlatego podczas wykonywania zbrojenia nie wolno opierać prętów bezpośrednio na podłożu ani dociskać ich do deskowania.
W praktyce błędy związane z otuliną należą do najczęstszych. Wynikają z pośpiechu, braku dystansów, chodzenia po zbrojeniu, przesunięcia koszy podczas betonowania albo niedokładnego ustawienia elementów. Tymczasem nawet prawidłowo dobrane pręty nie spełnią swojej funkcji w pełni, jeśli zostaną umieszczone w złym miejscu przekroju.
Przygotowanie wykopu przed zbrojeniem fundamentów
Zanim rozpocznie się zbrojenie fundamentów, trzeba właściwie przygotować wykop. Dno wykopu powinno być zgodne z projektem, oczyszczone z luźnej ziemi, błota, wody i zanieczyszczeń. Jeśli fundament jest wykonywany na warstwie chudego betonu, należy zadbać o jej równość i odpowiednią grubość. Chudy beton ułatwia układanie zbrojenia, stabilizuje podłoże i ogranicza mieszanie się właściwej mieszanki betonowej z gruntem.
Wykop nie powinien być przegłębiony. Jeśli doszło do przypadkowego usunięcia zbyt dużej ilości gruntu, nie należy po prostu zasypywać tego miejsca luźną ziemią. Takie działanie mogłoby doprowadzić do nierównomiernego osiadania. Sposób naprawy powinien być ustalony z kierownikiem budowy lub projektantem.
Przed ułożeniem zbrojenia warto również sprawdzić geometrię wykopów, szerokość ław, poziomy, osie budynku oraz miejsca przejść instalacyjnych. Po betonowaniu korekty będą bardzo trudne albo niemożliwe.
Etapy wykonania zbrojenia fundamentów
Wykonanie zbrojenia fundamentów można podzielić na kilka etapów, ale każdy z nich wymaga dokładności. Najpierw należy przygotować stal zgodnie z zestawieniem zbrojenia. Pręty docina się na odpowiednie długości, wygina zgodnie z projektem i układa w kosze lub siatki. Następnie zbrojenie trafia do wykopu lub deskowania, gdzie musi zostać ustawione na dystansach i właściwie połączone.
Najważniejsze etapy prac to zazwyczaj:
- sprawdzenie projektu i zestawienia stali,
- przygotowanie oraz docięcie prętów,
- wygięcie prętów narożnych, strzemion i elementów specjalnych,
- związanie koszy zbrojeniowych,
- ustawienie zbrojenia na dystansach,
- kontrola otuliny, zakładów i osi,
- odbiór zbrojenia przed betonowaniem.
Lista nie jest długa, ale każdy punkt ma znaczenie. Zbrojenie fundamentów powinno być odebrane przed zalaniem betonem, ponieważ po betonowaniu nie da się już sprawdzić większości elementów. Dokumentacja fotograficzna wykonana przed zalaniem może być bardzo pomocna, zwłaszcza gdy w przyszłości pojawią się pytania dotyczące przebiegu prac.
Czy zbrojenie przygotowywać w wykopie czy poza nim
Kosze zbrojeniowe można przygotowywać bezpośrednio w wykopie albo poza nim, a następnie przenosić na miejsce. Wybór zależy od wielkości elementów, dostępności miejsca, organizacji budowy i doświadczenia wykonawcy. Przy ławach fundamentowych często wygodnie jest związać kosze obok wykopu, a następnie ułożyć je na dystansach. Trzeba jednak pamiętać, aby podczas przenoszenia nie zdeformować zbrojenia.
W przypadku bardziej skomplikowanych fundamentów część prac wykonuje się bezpośrednio w miejscu wbudowania. Dotyczy to zwłaszcza połączeń, narożników, prętów startowych i elementów dodatkowych. Niezależnie od metody, efekt końcowy musi być zgodny z projektem.
Łączenie prętów i długość zakładów
Jednym z kluczowych zagadnień przy zbrojeniu fundamentów jest łączenie prętów. Na budowie często nie da się zastosować jednego pręta na całą długość elementu, dlatego wykonuje się zakłady. Zakład to odcinek, na którym dwa pręty zachodzą na siebie, umożliwiając przekazanie sił z jednego pręta na drugi przez beton.
Długość zakładu nie może być przypadkowa. Zależy od średnicy pręta, klasy stali, klasy betonu, warunków przyczepności i charakteru pracy elementu. W dokumentacji projektowej powinny znajdować się informacje dotyczące zakładów lub zasady ich wykonania. Skracanie zakładów w celu oszczędzenia stali jest poważnym błędem.
Ważne jest również rozmieszczenie zakładów. Nie powinno się koncentrować wszystkich połączeń w jednym przekroju, jeśli projekt tego nie dopuszcza. Lepiej, aby zakłady były przesunięte względem siebie, co pozwala uniknąć lokalnego osłabienia elementu.
Zbrojenie narożników fundamentów
Narożniki fundamentów są miejscami szczególnie narażonymi na błędy wykonawcze. To tam zmienia się kierunek ławy, a zbrojenie musi zapewnić ciągłość pracy całego układu. Proste docięcie prętów do narożnika i ułożenie ich na styk nie jest prawidłowym rozwiązaniem, ponieważ nie zapewnia odpowiedniego przeniesienia sił.
W narożach stosuje się zwykle pręty gięte lub dodatkowe elementy łączące zbrojenie obu kierunków. Dzięki temu konstrukcja może pracować jako całość. Podobne zasady dotyczą połączeń ław w kształcie litery T, miejsc krzyżowania się ścian nośnych oraz odcinków, gdzie zmienia się geometria fundamentu.
Dobre wykonanie narożników wymaga wcześniejszego przygotowania prętów o odpowiednim kształcie. Improwizowanie na budowie, doginanie przypadkowych odcinków i skracanie zakotwień może prowadzić do osłabienia fundamentu. Dlatego narożniki powinny być dokładnie sprawdzone przed betonowaniem.
Pręty startowe i połączenie fundamentu ze ścianami lub słupami
W wielu konstrukcjach z fundamentu wyprowadza się pręty startowe. Są one potrzebne do połączenia fundamentu z dalszymi elementami żelbetowymi, takimi jak ściany fundamentowe, słupy, trzpienie czy rdzenie. Ich położenie musi być bardzo dokładne, ponieważ późniejsze przesunięcia mogą utrudnić murowanie lub montaż zbrojenia pionowego.
Pręty startowe powinny mieć odpowiednią długość zakotwienia w fundamencie oraz długość wystającą ponad beton. Muszą być ustawione zgodnie z osiami elementów, zabezpieczone przed przesunięciem i utrzymane w pionie. Częstym błędem jest niedokładne rozstawienie prętów, co później wymusza ich doginanie. Takie poprawki nie zawsze są dopuszczalne i mogą osłabiać połączenie.
Jeśli w budynku przewidziano żelbetowe słupy, rdzenie lub ściany, pręty startowe należy traktować jako element całego układu konstrukcyjnego, a nie jako dodatek, który można dowolnie ustawić podczas betonowania.
Zbrojenie fundamentów a instalacje
Fundamenty często kolidują z instalacjami, które muszą przejść przez ławy, ściany fundamentowe lub płytę. Dotyczy to kanalizacji, wody, energii elektrycznej, uziomu, przepustów technicznych czy instalacji doprowadzających media do budynku. Planowanie tych przejść powinno odbywać się przed betonowaniem.
Nie wolno przypadkowo przecinać prętów zbrojeniowych, aby zrobić miejsce na rurę lub przepust. Jeśli instalacja wymaga przejścia przez element konstrukcyjny, powinno być to przewidziane w projekcie albo skonsultowane z osobą odpowiedzialną za konstrukcję. W niektórych miejscach konieczne może być dodatkowe dozbrojenie wokół otworu.
W płycie fundamentowej rozmieszczenie instalacji jest szczególnie ważne, ponieważ po betonowaniu dostęp do wielu elementów będzie ograniczony. Przed zalaniem trzeba sprawdzić nie tylko zbrojenie, ale także położenie rur, tulei, przepustów i elementów uziemiających.
Uziom fundamentowy a zbrojenie fundamentów
W wielu budynkach wykonuje się uziom fundamentowy, który może współpracować ze zbrojeniem, jeśli zostanie prawidłowo zaprojektowany i wykonany. Uziom fundamentowy jest ważnym elementem instalacji elektrycznej i ochrony odgromowej. Najczęściej wykonuje się go z bednarki lub prętów stalowych umieszczonych w fundamencie, z wyprowadzeniami do późniejszego podłączenia instalacji.
Nie należy jednak mylić zbrojenia konstrukcyjnego z uziomem. Zbrojenie ma przede wszystkim przenosić obciążenia, a uziom zapewniać odpowiednie parametry elektryczne. Jeśli projekt przewiduje połączenie tych funkcji lub wykorzystanie zbrojenia jako części układu uziemiającego, połączenia muszą być wykonane w sposób trwały i zgodny z wymaganiami instalacyjnymi.
W praktyce warto zadbać o współpracę ekipy od fundamentów z elektrykiem już na wczesnym etapie. Po zalaniu fundamentów poprawki będą skomplikowane, kosztowne lub niemożliwe.
Betonowanie po wykonaniu zbrojenia
Po ułożeniu i odebraniu zbrojenia można przystąpić do betonowania. Ten etap również ma bezpośredni wpływ na skuteczność zbrojenia. Mieszanka betonowa musi dokładnie otoczyć pręty, wypełnić wszystkie przestrzenie i utworzyć jednolity element bez pustek, raków i miejsc niedobetonowanych.
Podczas betonowania trzeba uważać, aby nie przesunąć zbrojenia. Dotyczy to szczególnie lekkich koszy, prętów startowych, dystansów i siatek w płycie fundamentowej. Beton powinien być układany równomiernie, a w razie potrzeby zagęszczany odpowiednim wibratorem. Zbyt intensywne lub niewłaściwe wibrowanie może jednak również powodować przemieszczenie zbrojenia albo segregację mieszanki.
Po betonowaniu ważna jest pielęgnacja betonu. Fundament nie osiąga pełnej wytrzymałości natychmiast po wylaniu. Beton potrzebuje czasu i odpowiednich warunków wilgotnościowych. W upalne dni trzeba chronić go przed zbyt szybkim wysychaniem, a w chłodnych przed przemarzaniem. Jakość betonu i sposób jego dojrzewania wpływają na trwałość całej konstrukcji.
Kontrola zbrojenia przed zalaniem betonem
Kontrola zbrojenia przed betonowaniem jest jednym z najważniejszych momentów na budowie. Po zalaniu betonem zbrojenie znika i nie będzie już możliwości łatwego sprawdzenia, czy zostało wykonane prawidłowo. Dlatego odbiór zbrojenia powinien obejmować geometrię, średnice prętów, rozstaw, zakłady, narożniki, dystanse, otulinę, pręty startowe oraz zgodność z projektem.
Warto sprawdzić szczególnie:
- czy zastosowano właściwe średnice i liczbę prętów,
- czy zachowano odpowiednie zakłady,
- czy narożniki są prawidłowo połączone,
- czy zbrojenie nie leży na gruncie,
- czy użyto dystansów,
- czy pręty startowe są we właściwych miejscach,
- czy instalacje nie kolidują ze zbrojeniem.
Taka kontrola nie powinna być traktowana jako formalność. To moment, w którym można jeszcze poprawić błędy. Po betonowaniu nawet niewielkie niedopatrzenia mogą stać się trwałą częścią konstrukcji.
Najczęstsze błędy przy zbrojeniu fundamentów
Błędy przy zbrojeniu fundamentów zdarzają się zarówno na małych budowach prywatnych, jak i przy większych inwestycjach. Część z nich wynika z braku wiedzy, część z pośpiechu, a część z prób pozornej oszczędności. Niestety oszczędzanie na stali, dystansach lub dokładności może prowadzić do bardzo kosztownych konsekwencji.
Jednym z najczęstszych błędów jest stosowanie zbyt małej ilości stali lub prętów o mniejszej średnicy niż przewidziana w projekcie. Kolejnym problemem jest niewłaściwa otulina, czyli zbrojenie ułożone zbyt blisko powierzchni betonu. Często spotyka się także źle wykonane narożniki, za krótkie zakłady, brak stabilizacji prętów startowych oraz opieranie zbrojenia na przypadkowych elementach.
Błędem jest również układanie zabrudzonej stali pokrytej błotem, tłuszczem lub grubą, łuszczącą się korozją. Lekki nalot rdzy na prętach nie musi być problemem, ale zanieczyszczenia utrudniają przyczepność betonu do stali. Pręty powinny być przed betonowaniem oczyszczone z zabrudzeń, które mogłyby osłabić zespolenie.
Błędy wynikające z pośpiechu
Pośpiech na etapie fundamentów bywa szczególnie niebezpieczny. Inwestor chce jak najszybciej zobaczyć postęp prac, ekipa chce zakończyć etap przed przyjazdem betonu, a warunki pogodowe często wymuszają szybkie decyzje. W takim tempie łatwo przeoczyć źle związany narożnik, przesunięty kosz, brak dystansów albo niedokładnie ustawione pręty startowe.
Tymczasem fundamenty są podstawą budynku. Lepiej poświęcić kilka dodatkowych godzin na sprawdzenie zbrojenia niż później mierzyć się z pęknięciami ścian, nierównomiernym osiadaniem lub kosztownymi ekspertyzami. Zbrojenie fundamentów musi być wykonane spokojnie, dokładnie i zgodnie z projektem.
Skutki źle wykonanego zbrojenia fundamentów
Źle wykonane zbrojenie fundamentów może prowadzić do wielu problemów, które nie zawsze pojawiają się od razu. Czasem budynek przez pierwsze miesiące wygląda poprawnie, a objawy ujawniają się dopiero po sezonowych zmianach wilgotności gruntu, po zimie, po pełnym obciążeniu konstrukcji albo po kilku latach eksploatacji.
Do możliwych skutków należą zarysowania fundamentów, pęknięcia ścian, nierównomierne osiadanie, korozja zbrojenia, zawilgocenie konstrukcji, utrata nośności lokalnych fragmentów oraz obniżenie trwałości budynku. Nie każdy problem wynika wyłącznie ze zbrojenia, ale błędy w zbrojeniu mogą znacząco zwiększyć ryzyko uszkodzeń.
Naprawa fundamentów jest trudna i kosztowna, ponieważ elementy te znajdują się pod ziemią i są powiązane z całą konstrukcją budynku. Dlatego o wiele lepiej zadbać o prawidłowe wykonanie na początku niż później próbować naprawiać skutki zaniedbań.
Zbrojenie fundamentów w domu jednorodzinnym
W budowie domu jednorodzinnego zbrojenie fundamentów jest etapem, który często wydaje się inwestorowi mniej widowiskowy niż wznoszenie ścian czy montaż dachu. W rzeczywistości ma jednak fundamentalne znaczenie. Dom może mieć piękne wykończenie, nowoczesne instalacje i wysokiej jakości materiały, ale jeśli fundamenty zostały wykonane źle, cały budynek może być narażony na problemy.
W typowym domu jednorodzinnym zbroi się ławy fundamentowe, stopy pod słupy, wieńce fundamentowe, trzpienie, płyty fundamentowe lub inne elementy żelbetowe przewidziane w projekcie. Każdy z tych elementów powinien być wykonany zgodnie z dokumentacją. Nie należy automatycznie kopiować rozwiązań z innej budowy, ponieważ warunki gruntowe i układ konstrukcyjny mogą być zupełnie inne.
Inwestor powinien dopilnować, aby na budowie dostępny był aktualny projekt konstrukcyjny, a prace były nadzorowane przez osobę z odpowiednimi uprawnieniami. Warto także wykonywać zdjęcia zbrojenia przed betonowaniem, szczególnie narożników, połączeń i prętów startowych.
Zbrojenie fundamentów pod garaż, taras i budynek gospodarczy
Zbrojenie fundamentów dotyczy nie tylko domów mieszkalnych. Garaże, tarasy, wiaty, budynki gospodarcze, ogrodzenia murowane czy niewielkie obiekty usługowe również wymagają odpowiedniego posadowienia. Częstym błędem jest traktowanie mniejszych obiektów jako konstrukcji, które można wykonać bez staranności. Tymczasem nawet niewielki budynek może pękać, osiadać lub odkształcać się, jeśli fundament został źle zaprojektowany.
Garaż narażony jest na obciążenia od pojazdu, bramy, ścian i dachu. Taras może pracować inaczej niż budynek główny, szczególnie jeśli jest połączony z domem. Ogrodzenie murowane podlega oddziaływaniom gruntu, wiatru i mrozu. W każdym przypadku warto dobrać fundament do warunków i nie rezygnować ze zbrojenia, jeśli jest ono przewidziane w projekcie.
Zbrojenie fundamentów a warunki gruntowe
Warunki gruntowe mają ogromny wpływ na projekt fundamentów. Inaczej zachowuje się grunt piaszczysty, inaczej gliniasty, inaczej nasypowy, organiczny czy nawodniony. Jeśli podłoże jest jednorodne i nośne, fundament pracuje w bardziej przewidywalny sposób. Jeśli jednak grunt ma zmienną nośność, może dochodzić do nierównomiernego osiadania.
Zbrojenie nie zastępuje dobrego rozpoznania gruntu. Jest elementem konstrukcji, który pomaga przenosić naprężenia, ale nie rozwiąże wszystkich problemów wynikających ze złego posadowienia. Jeśli działka ma trudne warunki, wysoki poziom wód gruntowych, grunty nasypowe albo podejrzenie słabej nośności, warto wykonać badania geotechniczne i oprzeć projekt na rzeczywistych danych.
W praktyce dobrze zaprojektowane fundamenty uwzględniają zarówno obciążenia budynku, jak i parametry podłoża. Zbrojenie fundamentów powinno być dopasowane do konkretnej sytuacji, a nie wykonywane według uniwersalnego schematu.
Zbrojenie fundamentów a izolacja przeciwwilgociowa
Fundamenty są narażone na kontakt z wilgocią, dlatego poza zbrojeniem i betonem ważna jest izolacja przeciwwilgociowa lub przeciwwodna. Zbrojenie odpowiada za nośność, ale trwałość konstrukcji zależy również od ochrony przed wodą. Wilgoć może przenikać do betonu, przyspieszać korozję stali i prowadzić do zawilgocenia ścian.
Prawidłowa otulina betonowa chroni stal, ale nie oznacza, że można zlekceważyć izolację. W zależności od warunków gruntowych stosuje się izolacje poziome, pionowe, masy bitumiczne, papy, folie, membrany, drenaż lub inne rozwiązania. Szczególnie w gruntach wilgotnych i spoistych trzeba zadbać o kompleksową ochronę fundamentów.
Warto pamiętać, że uszkodzenie izolacji podczas dalszych prac może obniżyć skuteczność całego systemu. Dlatego zbrojenie, betonowanie i izolacja powinny być traktowane jako kolejne etapy jednego procesu budowy solidnej podstawy budynku.
Koszt zbrojenia fundamentów
Koszt zbrojenia fundamentów zależy od ilości stali, rodzaju fundamentu, średnic prętów, stopnia skomplikowania konstrukcji, cen materiałów oraz robocizny. Płyta fundamentowa zwykle wymaga większej ilości zbrojenia niż proste ławy, choć ostateczny koszt trzeba analizować w kontekście całego rozwiązania, a nie tylko ceny stali.
Nie warto ograniczać kosztów przez samowolne zmniejszanie ilości zbrojenia. Takie oszczędności są pozorne. Stal w fundamencie stanowi ważny wydatek, ale jest niewielką częścią całkowitego kosztu budowy domu. Ewentualne naprawy uszkodzonych fundamentów mogą być wielokrotnie droższe niż prawidłowe wykonanie zbrojenia na początku.
Oszczędzać można rozsądnie, na przykład przez dobre zaplanowanie dostaw, ograniczenie odpadów przy cięciu prętów, porównanie cen hurtowni czy sprawną organizację pracy. Nie powinno się natomiast oszczędzać na jakości stali, zgodności z projektem, dystansach, odbiorze technicznym i staranności wykonania.
Czy można samodzielnie wykonać zbrojenie fundamentów
Niektórzy inwestorzy zastanawiają się, czy mogą samodzielnie wykonać zbrojenie fundamentów. Technicznie proste prace, takie jak wiązanie prętów, można wykonać samemu, jeśli ma się odpowiednią wiedzę, narzędzia i czas. Trzeba jednak pamiętać, że odpowiedzialność za poprawność wykonania jest duża. Zbrojenie musi być zgodne z projektem i odebrane przed betonowaniem.
Samodzielne wykonanie może mieć sens przy prostych elementach i pod nadzorem kierownika budowy. Nie powinno jednak oznaczać improwizacji. Inwestor musi umieć czytać rysunki zbrojeniowe, rozpoznawać średnice prętów, wykonywać zakłady, zachowywać otuliny i prawidłowo zbroić narożniki. Jeśli pojawiają się wątpliwości, lepiej skorzystać z pomocy fachowców.
Największym ryzykiem samodzielnych prac jest przekonanie, że „jakoś to będzie”. W zbrojeniu fundamentów liczą się detale. To, czego nie widać po zalaniu betonem, nadal ma wpływ na bezpieczeństwo budynku.
Dokumentacja projektowa a zbrojenie fundamentów
Projekt konstrukcyjny jest podstawą wykonania zbrojenia. Powinien zawierać rysunki fundamentów, przekroje, średnice prętów, rozstawy, długości, kształty, informacje o klasie betonu i stali oraz szczegóły połączeń. Jeśli projekt jest nieczytelny lub budzi wątpliwości, należy je wyjaśnić przed rozpoczęciem prac.
Nie należy zastępować projektu poradami z internetu, doświadczeniem z innej budowy ani „typowymi” rozwiązaniami stosowanymi przez ekipę. Każdy budynek ma inne obciążenia, układ ścian, warunki gruntowe i wymagania konstrukcyjne. Nawet jeśli dwa domy wyglądają podobnie, ich fundamenty mogą wymagać innego zbrojenia.
Projekt powinien być obecny na budowie, a wykonawca powinien pracować na aktualnej wersji dokumentacji. Zmiany wprowadzane w trakcie budowy muszą być uzgodnione z osobami odpowiedzialnymi za projekt i nadzór.
Rola kierownika budowy przy odbiorze zbrojenia
Kierownik budowy pełni ważną funkcję podczas wykonywania fundamentów. To on powinien kontrolować zgodność prac z projektem, przepisami i zasadami wiedzy technicznej. Odbiór zbrojenia przed betonowaniem jest jednym z kluczowych momentów, ponieważ po zalaniu elementów nie będzie możliwości bezpośredniej kontroli.
Dobry odbiór nie ogranicza się do szybkiego spojrzenia na wykop. Powinien obejmować sprawdzenie układu prętów, narożników, zakładów, dystansów, otuliny, prętów startowych, czystości wykopu i przygotowania do betonowania. W razie potrzeby kierownik może zażądać poprawek przed przyjazdem betonu.
Dla inwestora obecność kierownika budowy przy tym etapie jest zabezpieczeniem. Nawet jeśli ekipa ma duże doświadczenie, niezależna kontrola pomaga uniknąć błędów, które mogłyby zostać ukryte w betonie.
Zbrojenie fundamentów zimą i w trudnych warunkach pogodowych
Warunki pogodowe mają duże znaczenie podczas wykonywania fundamentów. Zbrojenie można przygotowywać w chłodniejsze dni, ale betonowanie wymaga odpowiednich warunków i zabezpieczeń. Mróz, opady, błoto i stojąca woda w wykopie mogą negatywnie wpłynąć na jakość prac.
Pręty zbrojeniowe nie powinny być zalewane betonem, jeśli są oblodzone, pokryte błotem lub zanieczyszczone. Wykop musi być przygotowany, a dno stabilne. Betonowanie podczas mrozu wymaga stosowania odpowiednich mieszanek, zabezpieczeń i procedur pielęgnacyjnych. W przeciwnym razie beton może nie osiągnąć wymaganej wytrzymałości.
Latem problemem bywa z kolei zbyt szybkie wysychanie betonu. Wysoka temperatura, wiatr i słońce mogą prowadzić do skurczu i zarysowań. Dlatego po betonowaniu fundamenty trzeba pielęgnować, utrzymując odpowiednią wilgotność i chroniąc powierzchnię przed gwałtowną utratą wody.
Zbrojenie fundamentów a trwałość budynku
Trwałość budynku zaczyna się od fundamentów. Jeśli są wykonane prawidłowo, przez dziesięciolecia pozostają niewidocznym, ale niezawodnym elementem konstrukcji. Jeśli jednak na tym etapie pojawią się błędy, skutki mogą być trudne do usunięcia. Zbrojenie fundamentów wpływa nie tylko na nośność, ale również na odporność konstrukcji na zarysowania, osiadanie i warunki środowiskowe.
Dobre zbrojenie nie działa samodzielnie. Musi współpracować z odpowiednim betonem, właściwą otuliną, prawidłową izolacją, dobrze przygotowanym podłożem i starannym wykonaniem. Fundament jest systemem, w którym każdy element ma znaczenie. Słaby punkt może obniżyć jakość całości.
Dlatego zbrojenie warto traktować jako inwestycję w bezpieczeństwo, a nie jako koszt, który należy minimalizować za wszelką cenę. Solidny fundament daje spokój na lata i ogranicza ryzyko problemów konstrukcyjnych.
Jak rozpoznać dobrze wykonane zbrojenie fundamentów
Dobrze wykonane zbrojenie fundamentów jest uporządkowane, stabilne i zgodne z projektem. Pręty mają właściwe średnice, są poprawnie rozmieszczone, połączone zakładami o odpowiedniej długości i ustawione na dystansach. Narożniki są zazbrojone w sposób zapewniający ciągłość, a pręty startowe znajdują się dokładnie tam, gdzie powinny.
Kosze zbrojeniowe nie powinny być powyginane, zapadnięte ani oparte o grunt. Zbrojenie musi mieć zapewnioną otulinę ze wszystkich stron. Wykop powinien być czysty, a instalacje i przepusty przygotowane przed betonowaniem. Całość powinna sprawiać wrażenie przemyślanej konstrukcji, a nie przypadkowego układu stali.
Inwestor, nawet jeśli nie jest specjalistą, może zwrócić uwagę na ogólny porządek, zgodność z rysunkami, obecność dystansów i staranność narożników. Ostateczną ocenę powinien jednak przeprowadzić kierownik budowy lub osoba z odpowiednimi kwalifikacjami.
Praktyczne wskazówki dla inwestora
Inwestor nie musi samodzielnie projektować ani wykonywać zbrojenia, ale powinien wiedzieć, na co zwracać uwagę. Fundamenty są zbyt ważne, aby pozostawić je wyłącznie przypadkowi. Dobrze jest przed rozpoczęciem prac omówić z wykonawcą sposób przygotowania zbrojenia, dostępność projektu, termin odbioru i plan betonowania.
Warto dopilnować, aby stal była zamówiona zgodnie z projektem, pręty były właściwie składowane, a wykop przygotowany przed rozpoczęciem prac. Przed betonowaniem dobrze jest wykonać zdjęcia dokumentujące zbrojenie. Fotografie powinny obejmować narożniki, połączenia, pręty startowe, przepusty i ogólny widok fundamentów.
Inwestor powinien unikać samodzielnych decyzji o zmianie średnic prętów, rezygnacji z elementów zbrojenia czy modyfikacji układu fundamentów. Każda taka zmiana powinna być uzgodniona z projektantem lub kierownikiem budowy.
Zbrojenie fundamentów jako podstawa bezpiecznej budowy
Zbrojenie fundamentów jest etapem, którego nie widać po zakończeniu budowy, ale jego znaczenie pozostaje przez cały okres użytkowania budynku. To od prawidłowego zbrojenia zależy, czy betonowy fundament będzie odpowiednio odporny na naprężenia, zarysowania i nierównomierną pracę podłoża. Stal ukryta w betonie tworzy konstrukcyjny szkielet, który wzmacnia fundament i pozwala mu skutecznie przenosić obciążenia.
Najważniejsze zasady są proste, ale wymagają konsekwencji: trzeba trzymać się projektu, stosować właściwe materiały, zachować otulinę, dobrze łączyć pręty, starannie zbroić narożniki, kontrolować pręty startowe i odebrać całość przed betonowaniem. Nie ma tu miejsca na przypadkowość, ponieważ błędy ukryte w fundamencie są jednymi z najtrudniejszych do naprawienia.
Solidne zbrojenie fundamentów to inwestycja w trwałość całego budynku. Właściwie wykonane prace fundamentowe dają pewność, że dom, garaż, budynek gospodarczy lub inny obiekt będzie miał stabilną podstawę, odporną na obciążenia i warunki środowiskowe. Dlatego warto poświęcić temu etapowi należytą uwagę, korzystać z dobrego projektu, sprawdzonych materiałów i fachowego nadzoru. Fundamenty są początkiem każdej budowy, a dobrze wykonane zbrojenie sprawia, że ten początek jest naprawdę solidny.
